Monocanal dos detectores do laço do tráfego de veículo da gestão do parque de estacionamento

Monocanal dos detectores do laço do tráfego de veículo da gestão do parque de estacionamento

Detalhe rápido:

detector do laço do veículo

Detectorsl do laço indutivo do monocanal

Aplicação

Os detectores do laço são usados onde quer que os veículos têm que ser detectados. Como a monitoração e o cofre forte que guardam maneiras de acesso a contar veículos. O sinal de saída pode ser usado controlando mecanismos de movimentação da porta e da porta, barreiras de funcionamento, controlando sistemas do sinal nos parques de estacionamento ou ativando distribuidores do cartão nos parques de estacionamento.

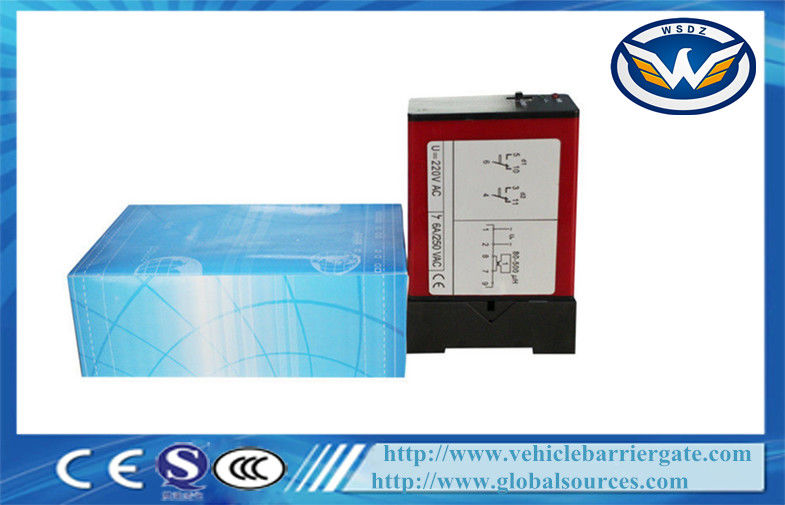

O WSTV-410 é detectores de um laço indutivo do monocanal. O princípio é baseado em uma mudança na indutância dentro do laço que é causado pelos componentes metálicos de passar veículos. As mudanças são pegaradas e avaliadas por um microprocessador. Agradecimentos de utilização fácil à calibração automática quando a tensão de funcionamento for aplicada.


Características:

Interruptor de restauração. Pressionar o interruptor de restauração permite o detector de ser restaurada manualmente durante a comissão e o teste. Isto conduz ao detector que re-ajusta o laço de detecção e que torna-se pronto para a detecção do veículo.

Comute a sensibilidade selecionável. A sensibilidade da detecção é a mudança mínima na indutância exigida para produzir uma saída da detecção. (%ΔL/L). Oito ajustes da sensibilidade estão disponíveis nos interruptores para permitir a flexibilidade na configuração.

Comute a frequência selecionável. A frequência do laço é determinada pela indutância do laço e do ajuste de interruptor da frequência. Se o interruptor da frequência está ligada, a frequência está reduzida. Pode ser necessário mudar a frequência para impedir a interferência entre laços adjacentes em detectores diferentes.

Especificação:

Tensão de fonte: 230V C.A., 115V C.A., 24V DC/AC, 12V DC/AC

(Veja a etiqueta no detector)

C.A. da tolerância da tensão: +10%/-15%

C.C. da tolerância da tensão: ±15%

Consumo de potência: 4.5VA

Relés da saída: 240V/5A

Temperatura de funcionamento: -20°C a +65°C

Temperatura de armazenamento: -40°C a +85°C

Escala de frequência: 20 quilohertz a 170 quilohertz

Tempo de reação: 100ms

Tempo de armazenagem do sinal: Ilimitado

Sensibilidade: Ajustável em 3 incrementos

Indutância do laço: Laço total mais a fiação da conexão: 50μH a 1000μH.

O ideal é 100μH a 300μH

Fiação da conexão do laço: Comprimento máximo 20 medidores, torcidos pelo menos 20 vezes pelo medidor

Tamanho do alojamento: 78x40x108 milímetro (L x W x H)
